PRACTICA 2

 CONFIGURA EL FILTRADO DE DIRECCIONES MAC

1. Una vez conectada la red, abrir el navegador de internet. En la barra de direcciones anotar la puerta de enlace del proveedor de internet.

2. En la ventana autenticación que aparece, anotar el usuario y contraseña.

3.En la pestaña Wireless ( inalámbrico) selecciona la ficha Wireless MAC filter ( filtrado de MAC inalámbrico).

NOTA:

El filtrado de direcciones MAC permite que solo las direcciones MAC de clientes inalámbricos seleccionadas tengan acceso a la red. Seleccione el botón de opción (Permit PCS listed below to Access the Wireless network. ( permitir que las siguientes PCS tengan acceso a la red inalámbrica.

4. Hacer clic en el botón ( Wireless client list- lista de clientes inalámbricos).

Para ver una lista de todas las computadoras cliente inalámbricas de la red. Enable( activar) Disabled (desactivar).

5. Hacer clic en la casilla de verificación Save to MAC Address Filter List (Guardar en la lista de filtrado de direcciones MAC) para cada dispositivo cliente que desea agregar y luego hacer clic en el botón Add (agregar).

NOTA: Se impedirá el acceso a la red inalámbrica de cualquier otro dispositivo cliente que no aparezca en la lista.

6. Guardar la configuración antes de salir de la pantalla.

REPORTE DE LA PRACTICA, "Configuracion de acceso point"

 REPORTE DE PRACTICA

ACTIVIDAD 3



COMPONENTES DE LAS LAN INALÁMBRICAS



NIC Inalámbrica: Conocida también como tarjeta de interfaz de red, es un dispositivo de hardware que le permite a una computadora, por ejemplo, a conectarse a una red inalámbrica. Pueden tener conexiones de tipo PCI, PCI Express o USB, y son compatibles con los diversos estándares Wi-Fi definidos por la IEEE. Las NIC tienen un identificador único definido por el fabricante, conocido como dirección MAC.

Tarjeta inalámbrica PCI

Tarjeta inalámbrica de PC portátil

Adaptador USB inalámbrico

Antena: Es un dispositivo que tiene el objetivo de emitir o recibir ondas electromagnéticas. sus características dependen de qué uso van a tener y de su relación entre sus dimensiones y la longitud de onda de la señal transmitida o recibida.



Tipos de Antenas:

Direccional: Orienta la señal en una dirección muy determinada con un haz estrecho, pero de largo alcance.

Omnidireccional: Orienta la señal en todas direcciones con un haz amplio, pero de corto alcance. Ideal para cubrir áreas amplias. Éstas envían la información a los 360 grados, por lo que podemos compararla con una bombilla que emite luz en todas direcciones. Tiene menor alcance que las antenas direccionales.

Sectorial: Es la mezcla de las dos antenas anteriores, emite un haz más amplio que una direccional, pero no es tan amplio como el de una omnidireccional.

Estas antenas se miden por DBI (Decibelio Isotrópico) es una unidad para medir la ganancia de una antena.

Antena direccional

Antena omnidireccional

Antena sectorial

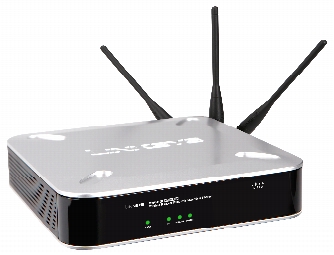

Acces Point o punto de acceso Inalámbrico: es un dispositivo que permite interconectar dispositivos de comunicación inalámbrica para formar una red inalámbrica, también puede integrar las redes inalámbricas con las redes cableadas. Tiene una dirección IP asignada para poder ser configurado. Funciona sobre la capa 2 del modelo de referencia OSI.

Punto de Acceso inalámbrico

El access point tiene tres tipos de acceso:

Modo Root: Este es el modo más común donde múltiples usuarios acceden al punto de acceso al mismo tiempo.

Modo Repeater: se utiliza cuando se quiere extender más allá la señal.

Modo Bridge: Se hace un puente inalámbrico entre dispositivos, dos puntos de acceso en modo Bridge solo hablaran entre ellos, este tipo de conexión es útil cuando están conectados dos edificios separados sin cables

Bridge o puente de red: Es un dispositivo de interconexión de redes que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Este interconecta dos segmentos de red haciendo paquetes de datos con base en la dirección física de destino solicitada.



Tipos de Bridge

Locales: Sirven para enlazar directamente dos redes físicamente cercanas.

Remotas: Se conectan en parejas enlazando dos o más redes locales, se conectan a través de un WDS ( Wireless Distribution System).

Esquema de conexión entre edificios con bridge.

Dispositivos Cliente inalámbricos: Son todos aquellos dispositivos que pueden conectarse a una red inalámbrica y que brindan una o varias utilidades al usuario.



Como ejemplos de éstos, podemos encontrar:

Computadoras de escritorio

Computadores Portátiles

Teléfonos inteligentes

Televisores inteligentes

Tablets



Topologías de las redes inalámbricas LAN

Ad-Hoc

Es un grupo de ordenadores que se conectan entre sí usando directamente las señales sin depender de un Access Point.

Infraestructura

Los ordenadores se conectan a un punto central que administra todas las comunicaciones (el punto de acceso).



ACTIVIDAD 2



USO DE LAS COMUNICACIONES INALAMBRICAS DENTRO DE LA ESCUELA



¿Cuál es el uso de la red inalámbrica en la escuela?

Las redes inalámbricas se utilizan para la realización de practicas de los docentes. Para descargas de material o para compartir con los alumnos, depende de las practicas.

 ¿Qué velocidad tiene la red inalámbrica?

Líneas de 100 MB/S y una de 50 MB/S

¿Qué compañía contrataron?

Telmex

¿Qué alcance se tiene?

Se alcanza la distancia de 40 m y otros hasta 100 m

¿Para qué se utiliza más?

Las líneas inalámbricas se utilizan mas para los docentes para compartir con sus alumnos

¿Qué seguridad se tiene?

La que esta destinada para maestros esta protegida o tiene filtración por MAC

¿Cuántos dispositivos pueden estar conectados?

Solo la filtración permite 64 equipos.

¿Cuánto tiempo están conectadas las personas?

Depende del uso que le da cada maestro, descargas o las actividades que realice como subida de calificaciones, etc.





ACTIVIDAD 1



Identificación de la infraestructura de redes LAN inalámbricas.

Estándares de LAN inalámbricos                    10/03/2022



1.       IEEE 802.11a: opera en la banda de frecuencia de 5 GHz y proporciona velocidades de hasta 54 Mb/s. Posee un área de cobertura menor y es menos efectivo al penetrar estructuras edilicias ya que opera en frecuencias superiores. Los dispositivos que funcionan conforme a este estándar no son interoperables con los estándares 802.11b y 802.11g que se describen a continuación.



2.       IEEE 802.11b: opera en la banda de frecuencia de 2,4 GHz y proporciona velocidades de hasta 11 Mb/s. Los dispositivos que implementan este estándar tienen un mayor alcance y pueden penetrar mejor las estructuras edilicias que los dispositivos basados en 802.11a.



3.       IEEE 802.11g: opera en la banda de frecuencia de 2,4 GHz y proporciona velocidades de hasta 54 Mbps. Por lo tanto, los dispositivos que implementan este estándar operan en la misma radiofrecuencia y tienen un alcance de hasta 802.11b, pero con un ancho de banda de 802.11a.



4.       IEEE 802.11n: opera en la banda de frecuencia de 2,4 GHz y 5 GHz. Las velocidades de datos típicas esperadas van de 150 Mb/s a 600 Mb/s, con un alcance de hasta 70 m. Es compatible con dispositivos 802.11a, b y g anteriores.



Certificación wifi

 Es una alianza que permite probar productos con diversas configuraciones y con una variedad de acoplamientos de dispositivos.
